2010年08月16日

BT46B完成

お盆休み如何お過ごしでしょうか?大体今日明日まで休みなのかな?今朝も通勤電車は空いてて座れたし。高速道路は昨日一昨日と大渋滞だったようですね。
先週は日中の気温も若干下がり(つ〜ても32,3度だけど)、幾分過ごしやすかったと思ったら土日になって猛暑復活。じっとしてるだけで汗が噴出し、夜になってもお約束の熱帯夜。土日休んでも何だか疲れが取れない感じで、重く感じる身体に鞭打って出社するも既に汗だくっすあせあせ(飛び散る汗)
え〜と、今日の最高気温は…36度ね。もう見慣れたよ。
(追記:実は38度でそりゃ〜もう暑かったorz)


さて、毎度お馴染みの前置きはこのぐらいにしておいて、土日にスパートをかけたBT46Bの製作&完成報告です。今回の記事は長いっすダッシュ(走り出すさま)
トランスキットなのでホイールとタイヤはタミヤのキットのを使用することになってます。が、ここにも実車とは違いがある事が判明、BT46はフロントにはカーボンブレーキ用の放熱フィン付となってますが、BT46Bのレース仕様はシルバーのノーマルデッシュタイプみたいです。替えようがないので取り合えず予選?やレストア車が履いてる艶消し黒タイプにしちゃいます。
リヤはインセクトピンをビードストッパー風に取り付けて、シルバーにブレーキダストで薄汚れた感じを出してみました。タイヤのレタリングも実車に倣って若干ズレ気味に吹き付けw
決勝レース中らしき画像を見ると、リヤの外側にしか施されてないように見えます。
カウルを固定する前に画像撮影。ひっくり返しても下面しか見えなくなるアルファ12気筒ともBT45Bなど製作するときまで暫しお別れです。
BT46系はこの位置にエマージェンシーフックが装着されてます。縦長に開口しといた内側から洋白線を丸めて赤に塗装したフックを半分見えるぐらいで固定。テールライトはレジンパーツをシルバーに塗装、レンズ部分を赤で塗装したら仕上にエナメルのクリアーレッドでコーティング。

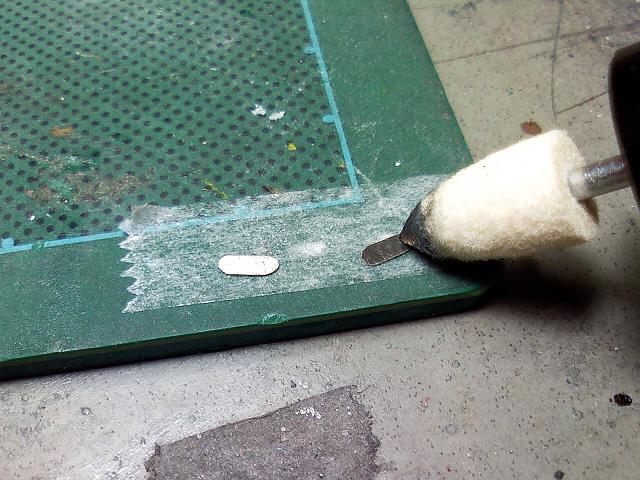

ほんでもって忘れちゃいけないミラー製作。毎度のように洋白板から切り出して今回は少々面倒な楕円形に成形。バフで磨いてボディ製作時にクリアまで済ませといたミラーにクリアボンドで接着すると、

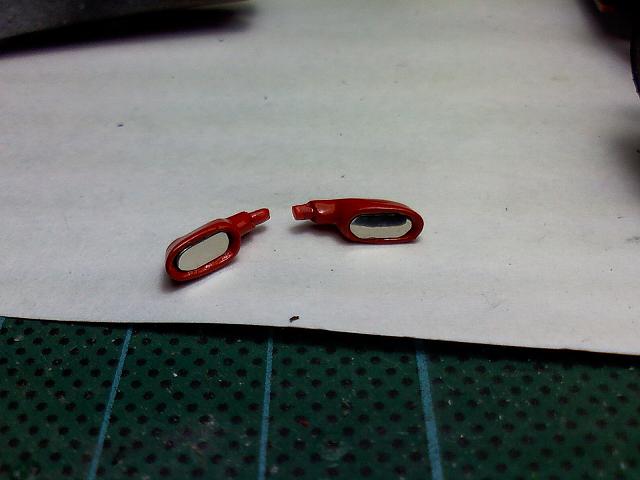

こんな感じで一点豪華主義みたいな出来になりますw
続いてファンカーの肝とも言えるサイドスカートの自作です。0.2mm厚のプラ板を3mm巾に切り出したら艶消しのカーボンブラックで塗装。1.5mm巾の洋白板を実車画像をよ〜く見て前後にテーパーをつけ、マーキング用のニードルでリベット痕を打ち付けてます。
サイドやリヤ廻りなど路面スレスレに貼り付け。実際はインシュロックやビスなどで結構粗っぽく隙間が開いてるような画像もあるので、ピッタリしなくちゃならないような物でもないみたいです。
で、サイドには固定用のプレートを被せると一気にリアルな雰囲気が出て嬉しいポイントになりました。この手はノーマルBT46製作にまた使います手(チョキ)
Fモデのテスト時の画像を見ると更に路面との設置部分にスチール?のエッジが付いてるように見えます。さすがに細部まで確認出来なかったので今回はスルー。

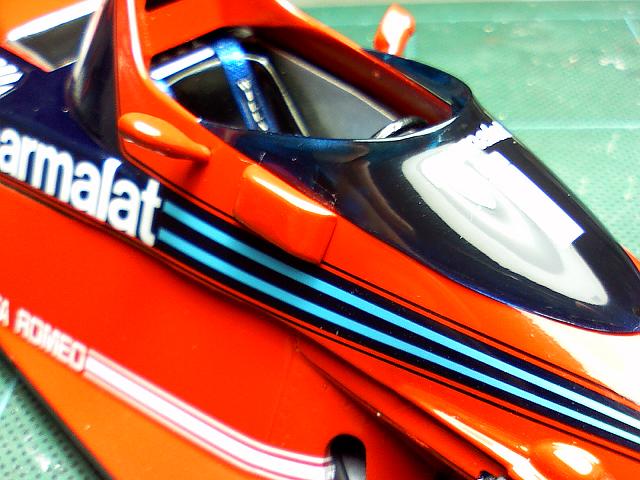

これ、何だか解ります?プラ板から削り出してます。最近になって気付いたのですが、BT46Bのレース画像を見てたら何やら妙な出っ張りがコクピットサイドにあるんです。実はBT46には無いシフトレバー操作時の逃げがBT46Bには存在するんです!
いや〜気付いて良かった!コレが有ると無いとじゃ全然違いますもんね♪え?じゃあアンダートレーの出っ張りは何でそのままなのかって?あせあせ(飛び散る汗)
ノーズに0.5mmのステンパイプで特徴的なピトー管、ボディ各所にモデラーズ製のキャッチピンを貼り付けたら、そこらじゅうをタッチアップして…

完成〜!!!


相変わらず赤系マシンは縮小画像が荒れちゃってすみませんふらふら
厳密にはまだ一ヶ所自作して装着しないといけない部品がありますが、それは何かの製作でハンダを使用した際についでに一緒に仕上るつもりです。
正直、最近リリースされたMFH製のフルディテールキットに比べれば…つ〜か比べる以前の問題ですが粗も目立つし細部のディテールも甘いのですが、10年以上も寝かしたビンテージ物のクラブM製のトランスキットを今頃組むとこうなるよ♪って参考にはなったかな?
特に後ろ半分が収縮しちゃってる問題はあるけど、これがなかなかフォルムは格好良いんですよ〜!机の上で眺めながらニヤニヤしちょりますw

さてお次は…。ん〜いつもなら完成間近になると大体「アレ作りたい、コレも作りたい」と頭に浮かんで半分決まってるようなもんですが、今回は全然浮かんでません。暑さのせい?
弄り甲斐のあったキットが続いてたから、素組でサクっとイケるプラキットでも作ろうかな?プロトタイプか箱車で…。


posted by 新米パパ at 14:23| 埼玉 ☁| Comment(20) | TrackBack(0) | 1/20 Brabham BT46B | このブログの読者になる | 更新情報をチェックする
