やたら夜景の映像ばかりがクローズアップされてたシンガポールGPも終わり、二週連続開催で今週末は久々に鈴鹿での日本GP。タイトル争いも余程の事が無い限りほぼ決まりのようで盛り上げるネタも無いのですが、今日明日あたりは秋葉原あたりでドライバーでも張ろうかな?毎年誰かしら目撃されるんですよね。まあ正直仕事が忙しくそれどこじゃないのが本音ですがw


前置きは短くしといてさっさと祭りネタに進みま〜す。シルバーウィークに先週の土日と休日がそれなりに取れましたので製作も一気に進んで…と普通ならなりますが、子供の遊び相手やら普通なら夏前に済ませるべき穴の開いた網戸の張替えなど今頃になって家のことも色々としてて、あんだけ休日がありながらこれだけ?って進捗状況になっとりますが画像だけは満載ですあせあせ(飛び散る汗)
まずコレ、ボディをマスキングして窓枠の塗装です。この作業苦手です、曲面だし曲がるしちゃんと貼ったつもりなのに後から浮いたのか塗装後マスキングを剥がしたらはみ出してたりと…。吹いたのはカーボンブラックマット、艶消し黒より色合いが良さそうなんで。
完全に乾燥する前にマスキングを剥がしてみると、珍しくはみ出し無し?逆に足りない部分にエナメルの艶消し黒でタッチアップしてますw
窓枠が黒になると引き締まったように見えます、赤黒は相性の良い色の組み合わせですもんね。
そしてこの部分。一度は説明書通りに組み上げて「ハイ終了。」と済ませようとしたら、御方より「ハワイアンはツインターボ〜。」の突っ込みを頂き。改修の道へ導かれて(追い込まれて?)しまったとこですw
取りあえず分解して、ツインターボ仕様の当時の参考写真を元に使えそうな部分だけを残し切断しています。

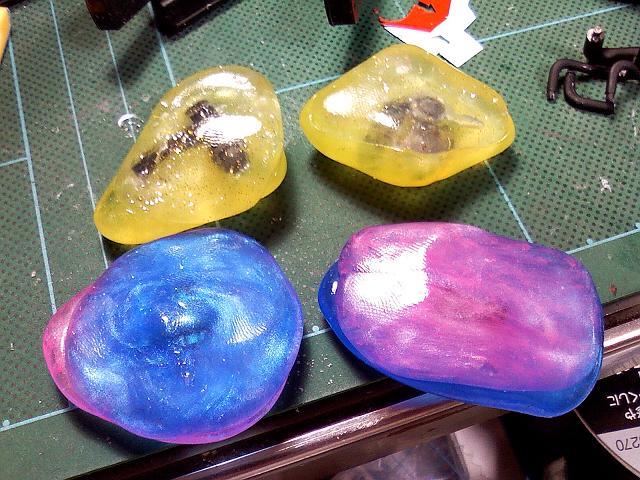

そして恒例の「おゆまる」にてポリパテで複製。慣れで作業が雑になってたのかあちこちに気泡が…多少バリも出来ちゃってますけど、どうせガリガリ削ってしまいますんでOKにしますw
パテを足したり余計な部分を成形して、実車画像を参考にある程度塗り分けして組んでみたらこんなんになりました。
一応ブローオフや排気管も実車通りの取り付け位置になってるハズです、排気管はアルミパイプを曲げて集合管にしてます。どうでしょ?デッチアップ満載で一応ツインターボ化してみましたが?w
お次はリヤウィングのルーバー。一見既存パーツが綺麗に嵌め込み済みですが、実はコレはマルティニ用の部品を加工したものです。クレーマーは網目がモールドされたプラを艶消し黒に塗って嵌めるだけで、ハワイアンとは仕様が違う上に全然メッシュにも見えませんふらふら
どうしたもんかとランナーに付いてるパーツをボケっと見てたら説明書に無い部品が結構あります。マルティニ935と共用パーツがあるのは気付いてましたが「もしかしてこのマルティニ用ルーバー使える?」とそこで気付きましたw
ポキっと折れないように慎重に両サイドをヤスリで削り、なんとかピッタリ嵌め込むことが出来ました!小さい方にもメッシュを加工して張り込みバッチリです手(チョキ)

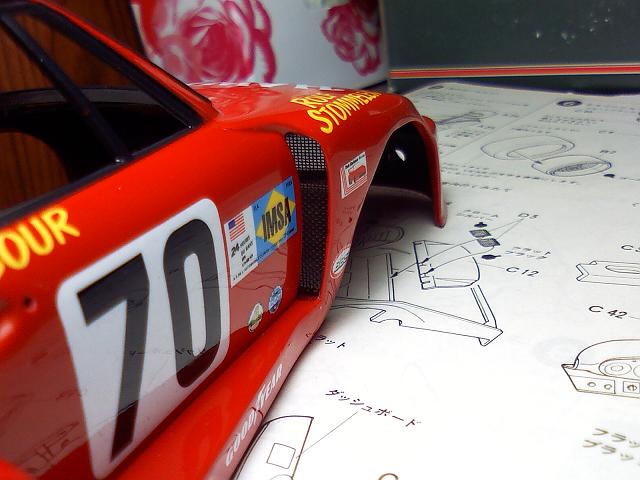

メッシュついでにここにも着手、リヤタイヤ上にあるNACAダクトです。ここもキットパーツだとプラに金網モールドだけなんで作り変えてみます。キットパーツを型にメッシュを押し当てて成形し、プライマーを塗って艶消し黒で塗装、これだけで結構雰囲気アップです。ここからが問題なのですが実車ではメッシュ固定用に枠が廻ってます、洋白板を切り出したりスチールテープをはってみたりと試行錯誤しましたがなかなか上手くいかず…結果単純に0.3mmのプラ板でやっちゃえとw
マスキングで開口を型取りプラ板に貼って切り出したらリベット位置にピンバイスで0.5mmの穴を開けておき、サフ、黒と吹いて仕上げはクレオスの布とかで磨き出すタイプのクロームシルバー。極薄両面テープの細切りで仮止めしたらボディにもピンバイスで慎重に穴開け、インセクトピンの3号をリベット風に差込み固定してOK。
フロントやドア前後のフェンダー開口にも黒メッシュを内側から張り込むことで、プラにモールドだけのパーツで完全に塞ぐより格段に良く見えます。
ついでにバンパーライトを上げ底気味に取り付け。インナーに余裕を持たせたつもりでしたが、かなりキツキツで危ないとこでした、円柱状の内部だとウレタンクリアーが相当厚みを増してたようであせあせ(飛び散る汗)
そして今現在格闘中なのがこのロールバー。キットパーツでは後ろ半分しか再現されてません。そんな難しい形状でもないのになんで?と思ってましたが、ある程度組んでから試しにボディカウルを被せようとして気付かされました。ええ、前にもロールバーがあると邪魔して全然嵌りません!だから省略されてたのか…がく〜(落胆した顔)
とにかく干渉させないで納めるのに四苦八苦してます。仮組みの度に組み直したり切った繋いだしててボロボロ…。リアルかな?とアルミパイプで組んだのも失敗でした。一回強く曲げるとアルミなんで当然戻せないw
今度フレックスロッドでしたっけ?アレを捜索に行こうと思ってますダッシュ(走り出すさま)
